Сұйытылған мұнай газын (СКГ) сақтау, тасымалдау және жанармай құю сценарийлеріндеСКГ шығын өлшегіштері шығындар мен қауіпсіздікке тікелей әсер етеді – дұрысын таңдау «қажетсіз тұтынуды» болдырмауға болады, ал қате таңдау жасырын түрде «пайдасын жоғалтуы» мүмкін.
СКГ газ-сұйық екі фазалы орта: қалыпты температура мен қысымда ол газ күйінде болады; қысымнан кейін ол сұйық болады. Тасымалдау және пайдалану кезінде «газ-сұйықтық конверсиясы» жиі орын алады. Бұл өлшеу үшін екі «тұңқыр» жасады:
Кері ағып кету: Құбыр жұмыс істемей тұрғанда, қалған СКГ қысым айырмашылығына байланысты кері ағынға бейім болады. Қарапайым шығын өлшегіштерде кері ағынға қарсы құрылымдар жоқ, бұл өлшеу деректерінің дәл болмауына әкелуі мүмкін;
Дәл дрейф: температура мен қысымның ауытқуы СКГ тығыздығы мен көлемін өзгерте алады. Қарапайым шығын өлшегіштер «қыс пен жазда өлшеудің 10% айырмашылығы бар газ резервуарына» бейім.

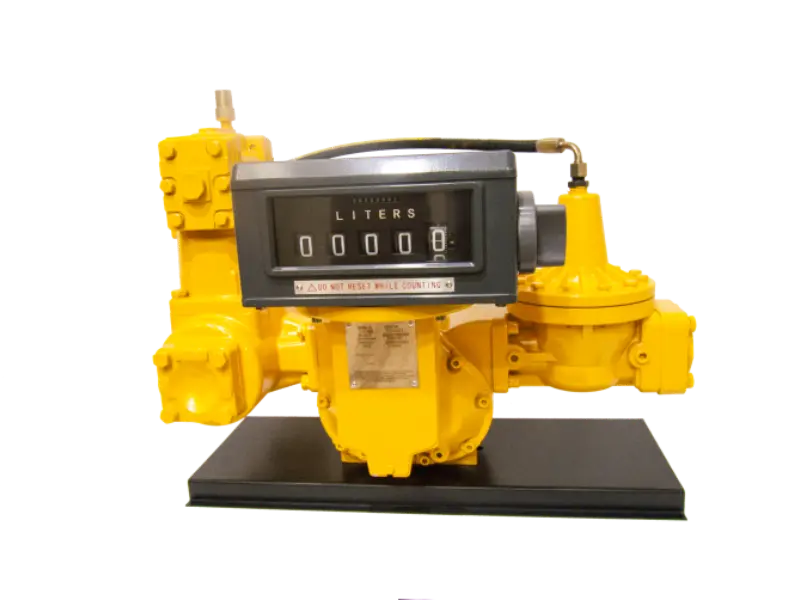

LPG-M50 сияқты шығын өлшегіштері екі негізгі дизайн арқылы саланың ауыр нүктелерін шешеді:
Ішкі ағып кетуді тексеру клапаны + кері газ құбыры: кіріктірілген бір жақты клапан (Check Valve) ортаның кері ағынын болдырмау үшін пайдаланылады, ал кері газ құбыры құбыр ішіндегі қысымды теңестіре алады, бұл «бос жұмысты өлшеуді» болдырмайды;
Газ-сұйықтық әмбебап + тығыздықты бейімдеу: СКГ сұйық немесе газ күйінде болуына қарамастан, температура мен қысымды компенсациялау құрылғыларымен жабдықталған, ол автоматты түрде стандартты көлемге ауыса алады және дәлдік орта пішінге әсер етпейді.
Мысал ретінде шағын газ құю станциясын алайық:
Кәдімгі шығын өлшегіш пайдаланылса, кері ағын мен газ-сұйықтық түрлендіруінен туындаған өлшеу қателігі шамамен 3% - 5% құрайды. Жыл сайынғы 100 тонна СКГ (бірлік бағасы 5000 юань/тонна) жанармай құю негізінде есептелетін болса, жылдық шығын шамамен 15 000 - 25 000 юань құрайды;
Ауа-сұйықтық әмбебап + кері ағынға қарсы шығын өлшегішімен жабдықтағаннан кейін қатені 0,5% шегінде бақылауға болады, сонымен бірге сұйықтықтың ағып кетуіне және кавитацияға байланысты жабдықты ұстауға кететін шығындарды азайтуға болады (жыл сайынғы үнемдеу шамамен 5000 юань).
СКГ өлшеудің өзегі «қымбаттысын таңдау» емес, «ортаның сипаттамаларына сәйкес келетінін таңдау» - ішкі ағып кетуді болдырмайтын, қос газ-сұйықтық байланысы, температура мен қысымды компенсациялау мүмкіндігі бар шығын өлшегіштер шығындарды бақылай алатын және қауіпсіздікті қамтамасыз ете алатын таңдау болып табылады.
